設備類型：輥壓機定輥電機

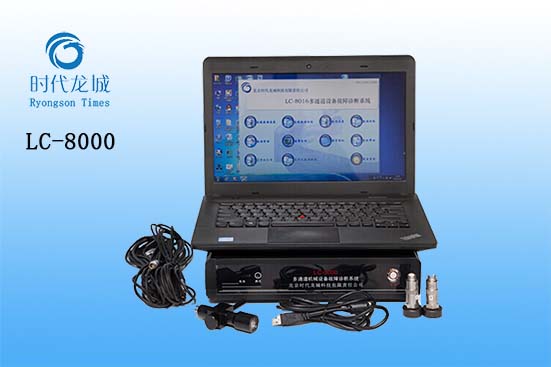

應用儀器：LC-8000振動故障診斷系統

項目類型：離線監測

監測方案：

（1）輥壓機定輥電機振動檢測結果

數據類型	H101		V101		H102		V102		備注
	示值	1X	示值	1X	示值	1X	示值	1X
振動速度	1.77	0.49	1.47		1.76	1.4	0.98	0.33	分析頻率 1KHz
加速度峭度指標	3.20		4.13		1.52	2.96	1.48		分析頻率 1KHz
	2.29		2.70		2.90		2.75

注：測點H101為電機軸伸端軸承水平方向，V101為電機軸伸端軸承垂直方向;H102為自由端軸承水平方向，V102為自由端軸承垂直方向。振動速度單位為mm/s，振動加速度單m/s2

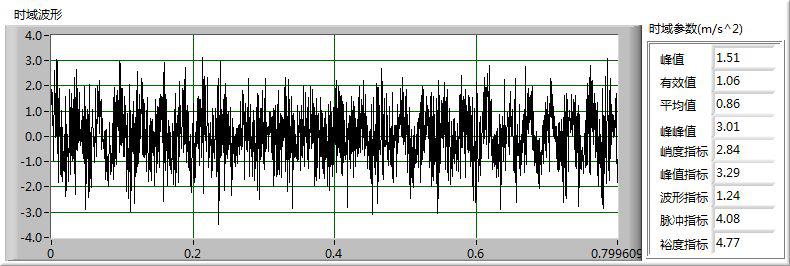

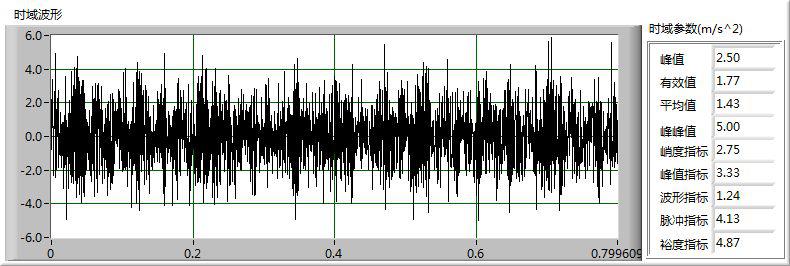

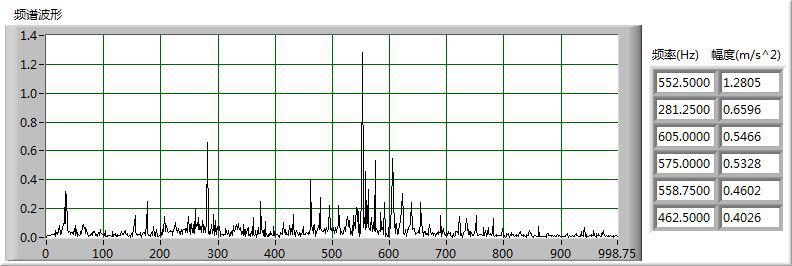

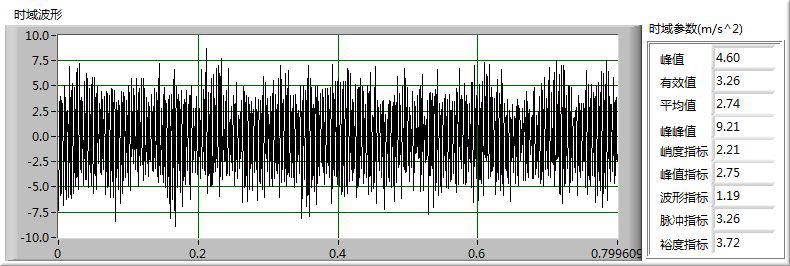

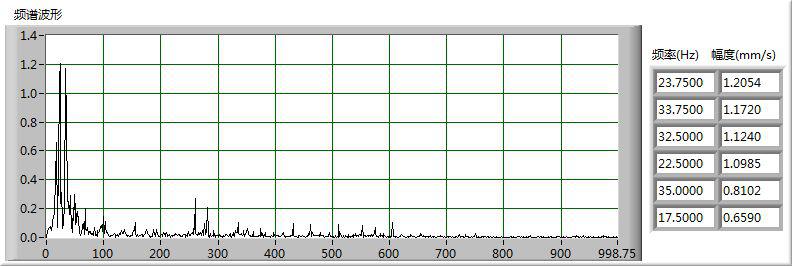

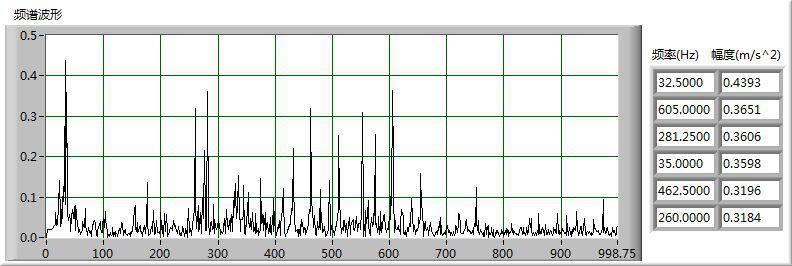

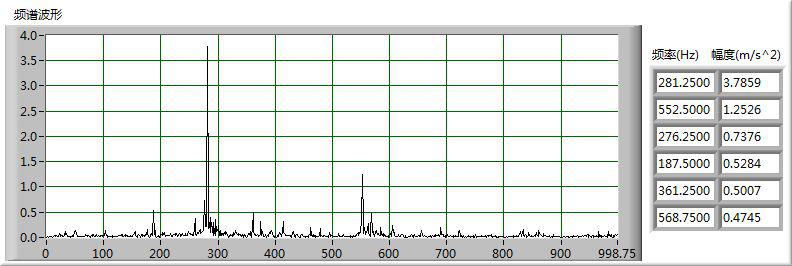

（2）頻譜分析

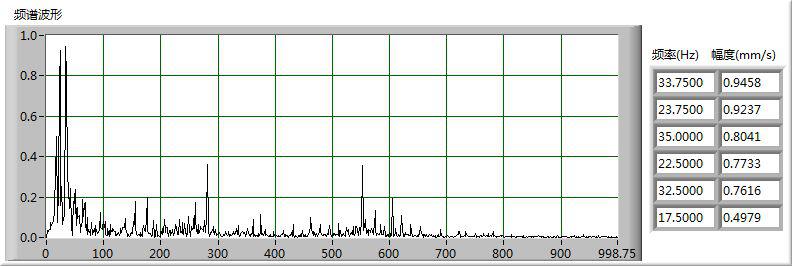

設備名稱：2#輥壓機定輥電機

設備編號：MX.0-00000423

測點名稱：X軸伸端

數據類型：速度(mm/s)

分析頻率：1000Hz 采樣點數：2048

采集時間：2015-04-30 11:00:16 轉速： 991.0轉/分

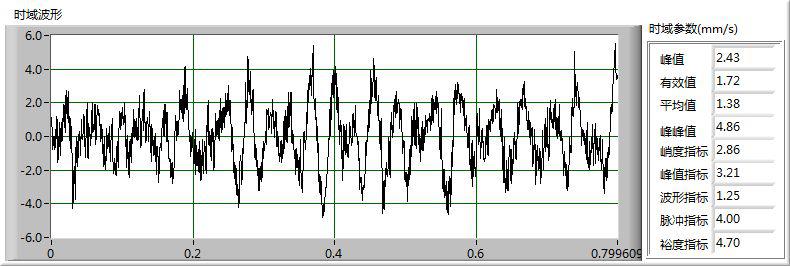

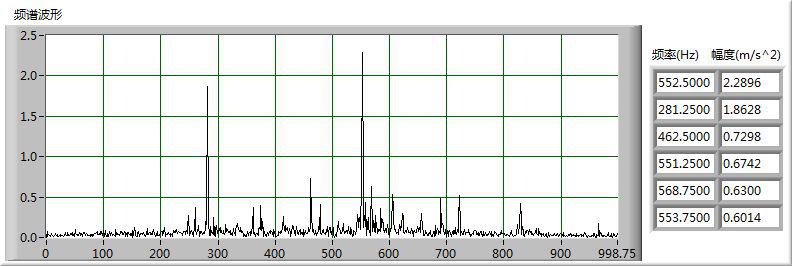

設備名稱：2#輥壓機定輥電機

設備編號：MX.0-00000423

測點名稱：X軸伸端

數據類型：加速度(m/s^2)

分析頻率：1000Hz 采樣點數：2048

采集時間：2015-04-30 10:59:53 轉速： 991.0轉/分

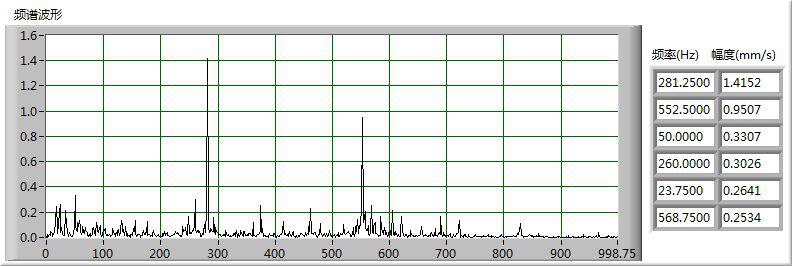

設備名稱：2#輥壓機定輥電機

設備編號：MX.0-00000423

測點名稱：Y軸伸端

數據類型：速度(mm/s)

分析頻率：1000Hz 采樣點數：2048

采集時間：2015-04-30 11:00:16 轉速： 991.0轉/分

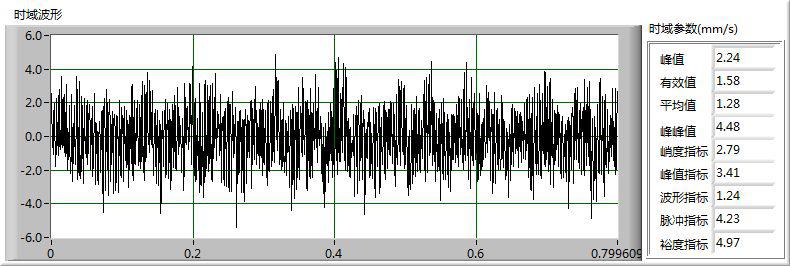

設備名稱：2#輥壓機定輥電機

設備編號：MX.0-00000423

測點名稱：Y軸伸端

數據類型：加速度(m/s^2)

分析頻率：1000Hz 采樣點數：2048

采集時間：2015-04-30 10:59:53 轉速： 991.0轉/分

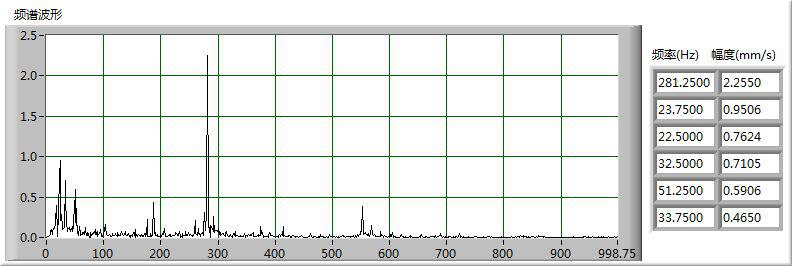

設備名稱：2#輥壓機定輥電機

設備編號：MX.0-00000423

測點名稱：X軸末端

數據類型：速度(mm/s)

分析頻率：1000Hz 采樣點數：2048

采集時間：2015-04-30 11:00:16 轉速： 991.0轉/分

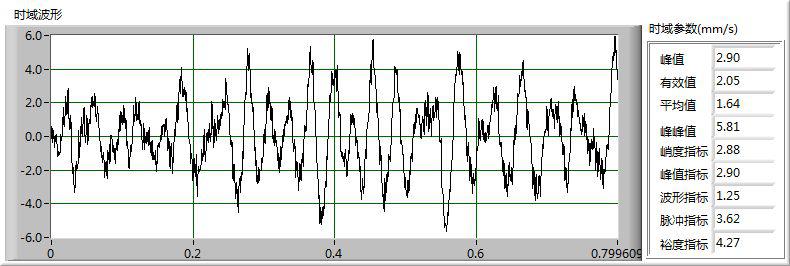

設備名稱：2#輥壓機定輥電機

設備編號：MX.0-00000423

測點名稱：X軸末端

數據類型：加速度(m/s^2)

分析頻率：1000Hz 采樣點數：2048

采集時間：2015-04-30 10:59:53 轉速： 991.0轉/分

設備名稱：2#輥壓機定輥電機

設備編號：MX.0-00000423

測點名稱：Y軸末端

數據類型：速度(mm/s)

分析頻率：1000Hz 采樣點數：2048

采集時間：2015-04-30 11:00:16 轉速： 991.0轉/分

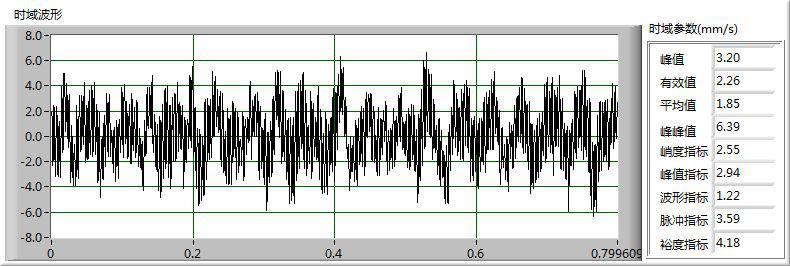

設備名稱：2#輥壓機定輥電機

設備編號：MX.0-00000423

測點名稱：Y軸末端

數據類型：加速度(m/s^2)

分析頻率：1000Hz 采樣點數：2048

采集時間：2015-04-30 10:59:53 轉速： 991.0轉/分

監測結果：

從電機軸承的振動加速度及峭度指標值可以看出，該電機的軸末端軸承峭度指標稍有偏高，各項振動指標均在。振動速度有效值較小，未超出許可范圍，無明顯癥狀，電機狀態良好，可在運行過程中跟蹤監測。
