轉子不平衡故障分為突發性不平衡、漸發性不平衡、初始不平衡三種類型，此外還有熱彎曲。通過工頻趨勢看幅值及相位的變化形貌，可區別各具體類型，前提為轉速穩定(即轉速變化不大或遠離臨界轉速)。

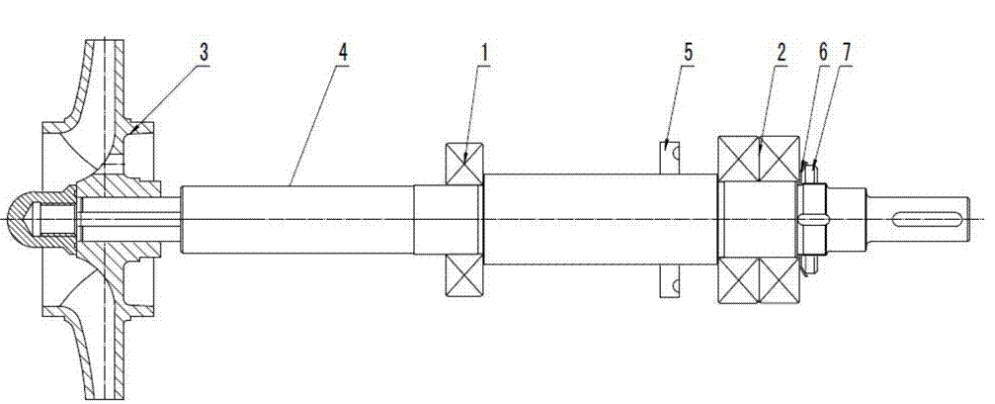

（圖片來源于網絡）
突發性不平衡(突變，損傷脫落)，其工頻的幅值及相位趨勢出現一段垂直于時間坐標的直線(干擾信號也是直線，瞬間上去后又即刻回到原位;而機械損傷是變化后不回原位)，表明轉子動平衡狀態的變化過程很短暫，是突變。即有東西從轉子上突然脫落(或很少發生的異物嵌入葉輪)，轉子發生了機械損傷。
漸發性不平衡(漸變，結垢)，其工頻幅值趨勢變化呈斜線或犬牙線緩慢上升，有時還會出現波動性回落，相位與幅值同步變化但幅度很小，表明轉子動平衡狀態的變化為逐步形成的，是漸變。即有物質較均勻地粘附到轉子上形成結垢。轉子腐蝕、沖刷損傷后工頻及相位趨勢變化類似結垢，但無振動值回落。
轉子熱彎曲，其工頻幅值及相位的變化過程雖屬漸變但歷經時間較短，特點是相位短時間變化后不再變化，變速時相位不變和不變速時幅值變。
初始不平衡是因轉子存放不妥或動平衡試驗失誤所致，造成轉子原始不平衡量過大。轉子低速跑合時振動值就高，對升速很敏感，振動值隨升速急劇增大，在通過臨界轉速區域時振動劇烈，但相位始終不變，往往不得不中斷運行。
